Особенности оборудования для изменения геометрии труб
Трубогиб можно охарактеризовать, как приспособление для гибки труб. В результате выполнения несложных операций труба изменяет конфигурацию, но остается целой. Бесшовная обработка исключает появление деформационных изменений – складок, изменений профиля трубы, толщины стенок и диаметра.
Трубогибы используются при выполнении монтажных работ при прокладке и замене водопроводных и газовых магистралей, линий систем отопления.
Использование данного оборудования позволяет:
- рационально, с учетом особенностей планировки, проложить инженерные коммуникации;
- выполнять гибку труб, изготовленных из различных материалов;
- сократить сроки сдачи работ;
- повысить экономическую эффективность проекта, сократив количество используемых фитингов, сгонов и переходников;
- обеспечить высокую степень надежности системы, за счет ее бесшовной конструкции.
Классификация трубогиба по типу привода:
Ручные трубогибы предназначены для работы с тонкостенными, небольшого диаметра, трубами, материалом для производства которых являются сплавы цветных металлов, полимеры, сталь. Для получения качественного результата от оператора требуется приложение значительного усилия и опыт работы с инструментом. Предназначены для выполнения небольшого объема работ из-за высокой трудоемкости.
Гидравлические трубогибы предназначены для выполнения большого объема работ, используются при выполнении строительных и ремонтных работ. Позволяетют гнуть трубы под различными до 900 углами. Благодаря создаваемому гидроцилиндром давлению и осуществляется гибка труб.

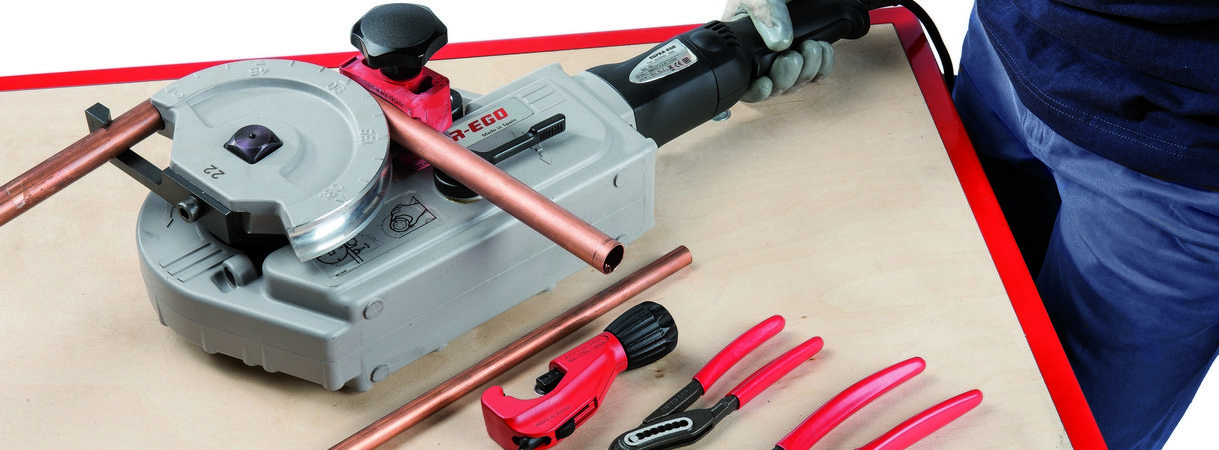

Электромеханические трубогибы относятся к профессиональному оборудованию, отличаются высокой точностью выполнения работ.
Классификация трубогиба по способу гибки:
Дорновые инструменты имеют в своей конструкции стабилизирующий элемент, который помещают внутрь трубы, что обеспечивает плавность изгиба, без образования гофр.
Пружинные трубогибы предотвращают образование острых углов и перелом трубы.
Арбалетные инструменты изгибают трубу методом надавливания в определенном месте. Особенностью данного типа инструмента является возможность изменять конфигурацию трубы в вертикальной и горизонтальной плоскостях.
Инструмент сегментного типа использует в качестве матрицы сегмент, форму которого и повторяет труба.
При выборе трубогиба необходимо учитывать условия эксплуатации инструмента, объем выполняемых работ, материал из которого изготовлены трубы, размерные характеристики труб.
Не зависимо от типа оборудования трубогибы имеют общие конструктивные элементы, главным из которых является нажимная насадка. Именно на нее и осуществляется давление. Давление может осуществляться посредством гидросистемы, электропривода, ручного усилия. Кроме этого одной из конструктивных частей являются валы/ролики, которые отвечают за стабилизацию и регулировку радиуса изгиба элемента. Труба предварительно фиксируется между валами и нажимной пластиной. При помощи роликов регулируется величина изгиба.
Конструктивные особенности трубогибов оказывают непосредственное влияние на способ, который используется для гибки:
- вальцовка подразумевает установку 3-х подвижных роликов, в зависимости от расположения которых изменяется радиус изгиба трубы;
- арбалетный метод – воздействие штока на трубу, осуществляется при помощи 2-х стационарных роликов и шаблона на штоке, давящего на трубу;
- метод обкатки – при котором шаблон неподвижен, а изгиб трубы выполняет прижимной вал, концы трубы при этом фиксируются;
- метод намотки – трубу прижимают к вращающемуся ролику при помощи зажима, и ролик протягивает.
Особенности применения
Наиболее популярным видом трубогиба для выполнения большого объема работ является ручной гидравлический инструмент арбалетного типа. Его используют при работе с тонкостенными трубами, выполненными из стали, сплавов цветных металлов и металлопластика. Одноступенчатая рукоятка передает усилие на шток, в результате чего труба приобретает изогнутую форму. Регулировка гидроцилиндра выполняется посредством клапана.
Преимущества ручного гидравлического инструмента:
С целью увеличения периода эксплуатации гидравлические ручные трубогибы должны проходить сервисное обслуживание, в результате которого проверяется герметичность системы, работоспособность клапана, свободное движения штока, наличие масла в системе и его качество. Такой подход позволит избежать дорогостоящих ремонтов оборудования и увеличит их ресурс.
